工业智能相机

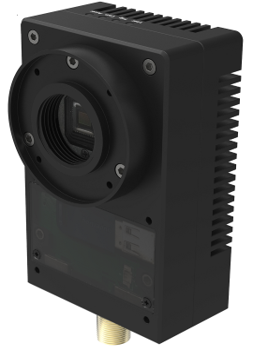

NTI 工业智能相机
l 基于 Intel Atom Z8300（1.44-1.83GHZ）四核处理器，支持36万至1000万像素。
l Intel Atom Z8300 1.83GHZ 四核处理器比市面智能相机处理性能更强，2G内存、32G 磁盘满足一般使用更具性价 比，可以选配4G内存、64G磁盘。
l 支持1路1000M 网络，可以扩展网络远程通讯。
l 支持1路RS232串口，可扩展外部通信。
l 提供1路光耦隔离外触发输入、1路光耦隔离闪光灯输出，支持2路光耦隔离输出、1路光耦隔离输入可编程IO。
l WDM驱动、Directshow、TWAIN、Halcon、OCX、Labview组件
l SDK包，包含VC/C++,C++builder,VB6,VB.NET,Delphi,C#开发例程
l 12V\1A电源输入，整机最大功耗12W
l 尺寸105mm×64mm×35mm
l 重量≈330g
应用领域
工业自动化、航天航空、机器人、医疗生物、物流
配件
电源线X1，网线X1，12V 电源适配器X1
规格型号
|
型号 |
分辨率 |
光学尺寸 |
颜色 |
像元尺寸 |
快门 |
帧率 |
|
NTI30M-S-F(V/C) |
36万像素 |
1/3 " |
黑白 |
6umX6um |
全局 |
100 |
|
NTI30C-S-F(V/C) |
36万像素 |
1/3 " |
彩色 |
6umX6um |
全局 |
100 |
|
NTI130M-S-F(V/C) |
130万像素 |
1/3" |
黑白 |
1.67umX1.67um |
全局 |
60 |
|
NTI130C-S-F(V/C) |
130万像素 |
1/3" |
彩色 |
1.67umX1.67um |
全局 |
60 |
|
NTI300M-S-F(V/C) |
300万像素 |
1/2 " |
黑白 |
3.2umX3.2um |
卷帘 |
13 |
|
NTI300C-S-F(V/C) |
300万像素 |
1/2 " |
彩色 |
3.2umX3.2um |
卷帘 |
13 |
|
NTI500M-S-F(V/C) |
500万像素 |
1/2.5 " |
黑白 |
2.2umX2.2um |
卷帘 |
15 |
|
NTI500C-S-F(V/C) |
500万像素 |
1/2.5 " |
彩色 |
2.2umX2.2um |
卷帘 |
15 |
|
NTI1000M-S-F(V/C) |
1000万像素 |
1/2.3 " |
黑白 |
1.67umX1.67um |
卷帘 |
9 |
|
NTI1000C-S-F(V/C) |
1000万像素 |
1/2.3 " |
彩色 |
1.67umX1.67um |
卷帘 |
9 |
备注: F,表示定焦镜头(M12); V,表示变焦镜头; C,为客户可定制镜头
临时条码质量检测仪： NTI-SCT801(2.6;Disp:1000;键盘鼠标:150)
外围接口图
从右到左依次为：
l Power电源灯，接上电源就会亮。
l 相机采集图像指示灯，打开程序访问相机取图时才会亮。
l 触发指示灯，收到1次外触发信号闪烁一次。
l 用户自定义灯，用户可通过SDK控制该灯的亮灭状态。
硬件上，输入输出全部采用光耦隔离，输入端电压为5~24V；输出为开漏，最大电流不得超过50mA。
原理图如下：
注意：双端输入输出，可以接共阳PLC，也可以接共阴PLC；单端的输入输出，由于相机端是共阴接法，所以只能与共阳的PLC连接。
相机输入端与NPN型PLC输出端连接
相机输入端与PNP型PLC输出端连接
相机输出端与共阳极PLC输入端连接
12芯航空头线序定义（ITA系列）
注：线颜色可能改变，若线上贴有标签，应以标签上标注的为准
